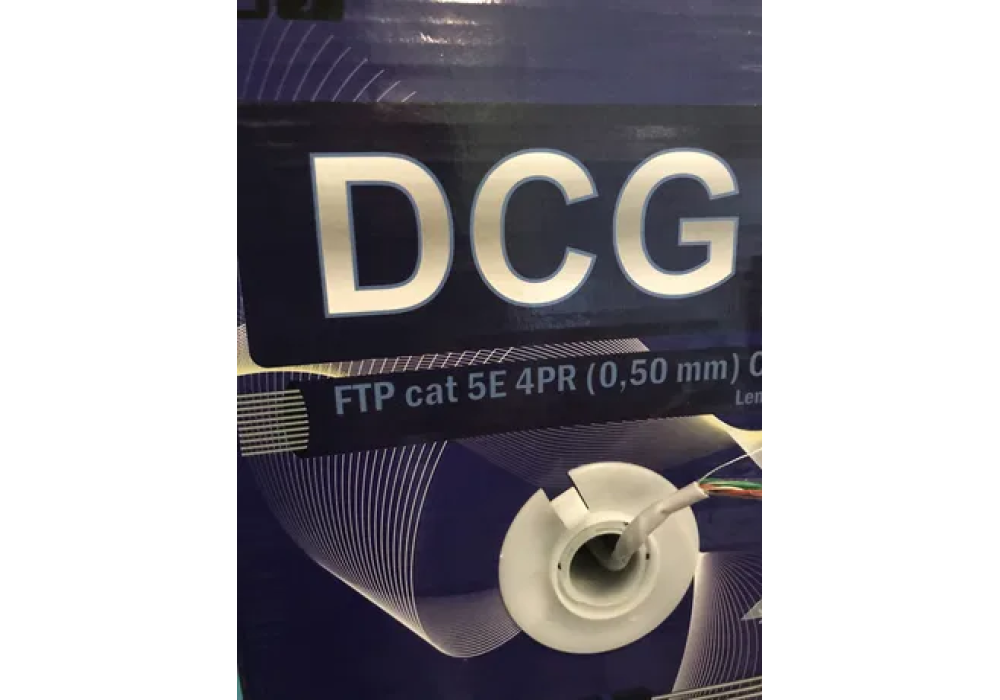

FTP cat 5E 4PR (0,50мм) CCA PE B 305м=1 бар (Al-Cu) DCG (159078)

Область применения:

4-парный FTP кабель категории 5е DCG предназначен для применения в локальных сетях передачи данных: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с.
Параметры кабеля соответствуют требованиям стандартов:

• ISO/IEC 11801
• ANSI/TIA/EIA-568-B.2
• EN50173, YD/T1019

Основные электрические характеристики:

• Импеданс: (100±15) Ом
• Скорость распространения: 0,68×с
• Сопротивление проводника по постоянному току: ≤250 Ом/км
• Емкость пары: 56 пФ/м

Условия эксплуатации:

Кабель предназначен для стационарной прокладки в телефонной канализации, в трубах, в коллекторах, по наружным стенам зданий. Особенностью данного типа кабеля является применение плакированных медью алюминиевых проводников, что существенно уменьшает стоимость кабеля. Благодаря стандартным размерам проводников и контролю качества медного покрытия при производстве такой кабель можно применять практически без ограничений. При монтаже и эксплуатации кабеля с ССА жилами следует избегать чрезмерных механических нагрузок на кабель, поскольку ССА проводники уступают по прочности цельномедным.

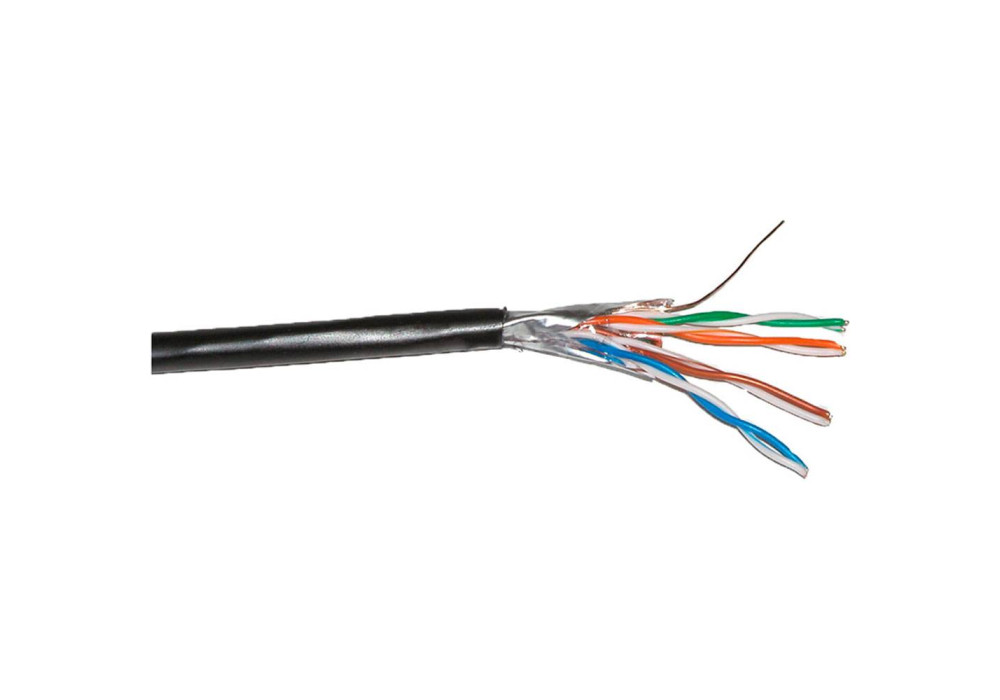

Конструкция:

Кабель состоит из 4-х пар проводников свитых между собой. Проводники алюминиевые с медным покрытием (ССА), проволока 24 AWG. Изоляция проводников – полиэтилен высокой плотности. Пары проводников расположены в общем экране из алюминиевой фольги под которым проложен дополнительный заземляющий проводник. Внешняя оболочка кабеля выполнена из стабилизированного к воздействию УФ излучения полиэтилена черного цвета.

В кабеле применена общепринятая цветовая идентификация проводников:

• пара 1: бело-синий/синий
• пара 2: бело-оранжевый/оранжевый
• пара 3: бело-зеленый/зеленый
• пара 4: бело-коричневый/коричневый
