Кабель КПВ-ВП (16) 1*2*0,48 (U/UTP-cat.3)

Кабель u/utp cat-3 витая пара для внутренней прокладки

Применение витая пара категория-3 u/utp

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN


Соответствие требованиям - кабель u/utp

ISO/IEC 11801:2002
EN 50173-1:2002
ANSI/TIA/EIA-568-B.2-2001
IEC 61156-2
ТУ У 31.3-05758730-020-2002

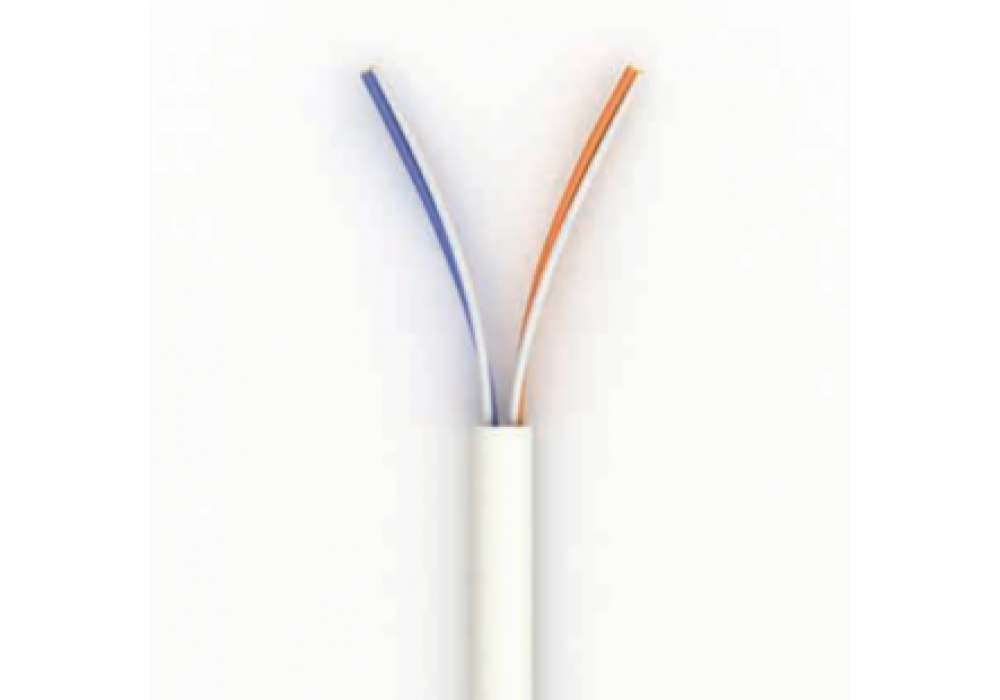

Конструкция витая пара cat-3

1. Токопроводящая жила: медная мягкая проволока:
   Диаметр: 0.48 мм (24 AWG)
2. Изоляция: полиэтилен
   Диаметр проводника: 0.8 мм.
   Пара: 2 скрученных вместе проводника.
   Цветовая идентификация жил:
   пара 1: бело-синяя / синяя
   пара 2: бело-оранжевая / оранжевая
   Количество пар: 1 или 2
3. Внешняя оболочка: поливинилхлоридный пластикат (ПВХ)
   Цвет оболочки: белый или серый.
   Максимальный диаметр кабеля:
    - 1-парный: 3.5 мм.
    - 2-парный: 3.8 мм.


Условия прокладки и эксплуатации кабель u/utp

Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры. Эксплуатируется при частотах до 16 МГц.

Электрические характеристики при 20°C cat-3 витая пара

Сопротивление постоянному току ≤ 96 Ом/км
Сопротивление изоляции ≥ 5 ГОм/км
Рабочая емкость ≤ 56 пФ/м
Волновое сопротивление в диапазоне частот:
1-16 МГц
100±5 Ом
Испытательное напряжение между жилами,
жилами и экраном (пост. ток, 2 с) 2.5 кВ
Рабочее напряжение (пост. ток) 72 В

Механические характеристики cat-3 кабель u/utp

Температурный диапазон:
Во время монтажа -10 °C … +60 °C
После монтажа -30 °C … +60 °C
Радиус изгиба:
Во время монтажа ≥ 8 диаметров кабеля
После монтажа ≥ 4 диаметра кабеля
Растягивающие усилие: ≤ 85 Н.


Маркировка u/utp cable categoria 3

Для кабеля марки КПВ-ВП (16) 1х2х0,48 (UTP - cat.3): OK-net <год выпуска> UTP CAT.3 16 MHz 1Pr AWG24 ISO/ IEC 11801 100 OHM <метражная метка>

Для кабеля марки КПВ-ВП (16) 2х2х0,48 (UTP - cat.3): OK-net <год выпуска> UTP CAT.3 16 MHz 2Pr AWG24 ISO/ IEC 11801 100 OHM <метражная метка>
