Кабель КПпВО-ВПЕ (600) 4*2*0,56 (S/FTP-cat.7)

Кабель S/FTP витая пара cat-7 ПВХ для внутренней прокладки

Применение витой пары внутренней cat-7

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбит/с, 10 Gigabit Ethernet (10GBASE-T), ATM LAN 1,2 Гбит/с, FC-100-TP.


Соответствие требованиям Кабель S/FTP cat-7 ПВХ

ISO/IEC 11801:2002
EN 50173-1:2002
ANSI/TIA/EIA-568-B.2-1-2002
IEC 61156-5:2002
ТУ У 31.3-05758730-031-2003.

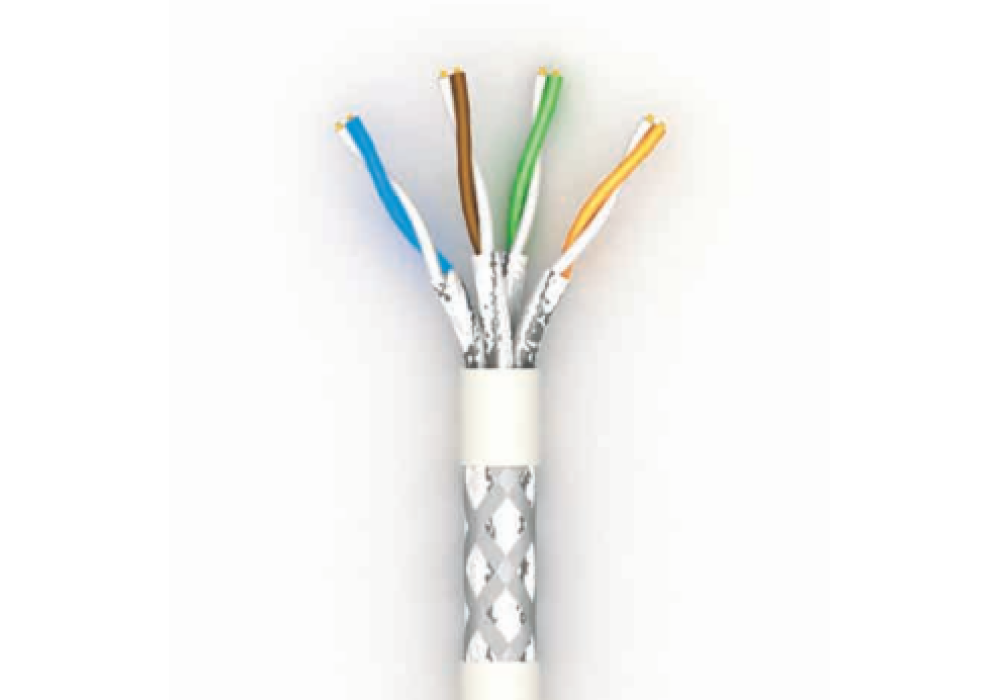

Конструкция внутреннего s/ftp кабеля витая пара (ПВХ)

1. Токопроводящая жила:
   - медная мягкая проволока;
   - диаметр: 0,57 мм (23 AWG);
2. Изоляция: плёнко-пористый полиэтилен;
   - Ø проводника: 1,50 мм;
   - пара: 2 скрученных вместе проводника;
   - цветовая идентификация жил:
   пара 1: белая / синяя;
   пара 2: белая / оранжевая;
   пара 3: белая / зеленая;
   пара 4: белая / коричневая.
3. Экран пары: алюмополимерная лента (металлом наружу)
   Сердечник: 4 пары скрученные вместе;
4. Экран сердечника: оплетка из медных луженых проволок.
   Плотность оплетки: не менее 50%.
5. Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд.
   Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H).
   Максимальный диаметр кабеля: 9,2 мм.


Условия эксплуатации и прокладки s/ftp cat-7 ПВХ

Для стационарной прокладки внутри зданий, станций, сооружений, аппаратуры в условиях высоких электромагнитных влияний.
Эксплуатируется при частотах до 600 МГц.


Электрические характеристики при 20°C

• Сопротивление постоянному току ≤ 84 Ом/км;
• Сопротивление изоляции ≥ 5 ГОм/км;
• Рабочая емкость ≤ 56 пФ/м;
• Скорость распространения сигнала ≥ 0,76 с;
• Задержка распространения сигнала ≤ 534+36/√f нс/100 м;
• Смещение задержки на частоте: 100 МГц ≤ 5 нс/100 м;
• Волновое сопротивление в диапазоне частот:
  1-100 МГц 100±15 Ом;
  100-250 МГц 100±22 Ом;
  250-600 МГц 100±25 Ом;
• Затухание по экрану в диапазоне частот:
  30-600 МГц ≥60 Дб.
• Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ;
• Рабочее напряжение (пост. ток) 72 В.


Механические характеристики

Температурный диапазон:
- во время монтажа -10 °C ... +60 °C;
- после монтажа -20 °C ... +60 °C;
Радиус изгиба:
- во время инсталляции ≥ 8 x диаметров кабеля;
- рабочий ≥ 4 x диаметров кабеля;
Растягивающие усилие ≤ 85H.


Маркировка cat-7 ПВХ cable

Кабель марки КПпВО-ВПЭ (600) 4х2х0,57 (S-STP - cat.7):
OK-net <год выпуска> S-STP CAT.7 600 MHz 4Pr AWG23 NVP 76% ISO/IEC 11801 100 OHM K-29 <метражная метка>

Кабель марки КПпВонг-HFО-ВПЭ (600) 4х2х0,57 (S-STP - cat.7 LS0H):
OK-net <год выпуска> S-STP CAT.7 LS0H 600 MHz 4Pr AWG23 NVP 76% ISO/IEC 11801 100 OHM K-29 <метражная метка>
